Instalaciones fotovoltaicas: qué son, cómo funcionan y qué tipos existen

Una instalación fotovoltaica es un sistema que convierte la radiación solar en electricidad mediante placas fotovoltaicas, inversor, protecciones y cableado eléctrico. Las instalaciones fotovoltaicas permiten producir energía solar en el punto de consumo, reducir la compra de electricidad de la red y aprovechar la irradiación disponible en viviendas, negocios y plantas industriales. España recibe entre 1.500 y 1.900 horas de sol útil al año según la zona, una de las cifras más altas de Europa, según PVGIS. El efecto fotovoltaico fue descrito por Edmond Becquerel en 1839 y hoy sostiene el autoconsumo regulado por el RD 244/2019.

Una factura de 180 euros en pleno agosto plantea una pregunta muy sencilla: si el sol da en tu tejado todo el día, conviene saber cómo aprovecharlo. La respuesta no está en comprar placas fotovoltaicas sin más, sino en entender qué hace cada parte de la instalación fotovoltaica. En este artículo, vamos a explicar cómo funciona esta tecnología, qué tipos existen y qué debes tener en cuenta antes de instalar.

¿Qué es una instalación fotovoltaica?

Una instalación fotovoltaica es un conjunto de equipos eléctricos que transforma la luz del sol en corriente utilizable mediante el efecto fotovoltaico. Las placas fotovoltaicas captan radiación solar, las células fotovoltaicas liberan electrones y el inversor adapta esa energía a la corriente alterna de la vivienda. La instalación solar produce electricidad, no calor, y por eso se diferencia de un sistema solar térmico.

La instalación fotovoltaica rinde a cualquier escala por el mismo principio físico. Hay instalaciones solares fotovoltaicas residenciales sobre el tejado de una vivienda, instalaciones fotovoltaicas comerciales sobre la cubierta de una nave o un supermercado e instalaciones industriales de gran potencia. Cambia el tamaño, cambian algunos componentes y cambia la normativa, pero el efecto fotovoltaico es el mismo.

En España, las instalaciones fotovoltaicas son la herramienta central del autoconsumo. Gracias a la irradiación disponible, a la caída del precio de los equipos y al fin del llamado impuesto al sol en 2018, producir electricidad propia dejó de ser una rareza. Para tu casa, el punto determinante no es instalar muchas placas fotovoltaicas, sino dimensionar bien el sistema en función de tu consumo real.

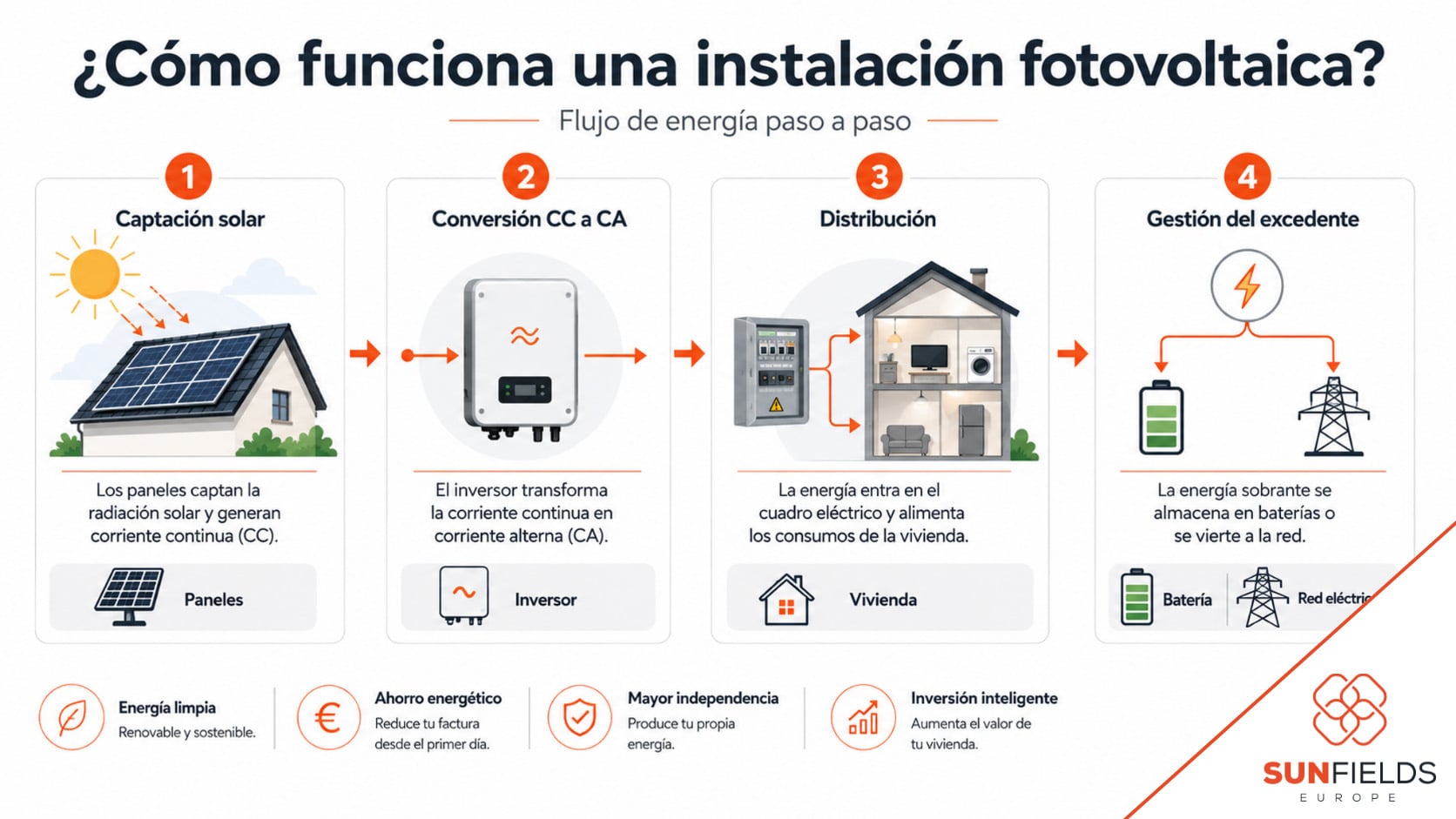

¿Cómo funciona una instalación fotovoltaica paso a paso?

Una instalación fotovoltaica funciona al convertir energía solar en corriente eléctrica continua, transformar esa corriente en alterna y distribuirla por la vivienda o la red.

El proceso sigue 4 fases, que se enumeran a continuación.

• Fase 1: Captación solar. La instalación fotovoltaica empieza en las celdas fotovoltaicas de silicio del panel. La energía solar viaja en forma de fotones, paquetes de energía que impactan sobre el semiconductor y liberan electrones. La unión P-N de las placas fotovoltaicas forma un campo eléctrico interno que empuja esos electrones en la misma dirección. Esa corriente que sale del panel es corriente continua (CC).
• Fase 2: Conversión CC a CA. En una instalación fotovoltaica, la corriente continua no sirve tal cual para una vivienda. Los enchufes, los electrodomésticos y la red eléctrica española trabajan con corriente alterna (CA) a 230 voltios. El inversor solar recibe la corriente continua de los paneles fotovoltaicos y la transforma en corriente alterna sincronizada con la red. Sin inversor, el sistema no tiene uso práctico.
• Fase 3: Distribución. La corriente alterna de la instalación sale del inversor y entra en el cuadro eléctrico de la vivienda. Desde ahí se reparte por los circuitos igual que la electricidad de la red. Cuando hay sol y tus paneles fotovoltaicos producen, esa energía eléctrica se consume primero en la nevera, el termo o el aire acondicionado. El autoconsumo solar ocurre de forma automática, sin que tengas que tocar nada.
• Fase 4: Gestión del excedente. La electricidad generada sobrante de una instalación fotovoltaica aparece cuando las placas fotovoltaicas producen más de lo que la casa consume. Ese excedente se vierte a la red para recibir compensación en factura o se almacena en baterías solares para usarlo por la noche. A la hora de elegir entre verter o almacenar, es recomendable mirar tu curva de consumo y no solo el tamaño del tejado.

Cuando los paneles fotovoltaicos no llegan a lo que necesitas, la red eléctrica asume la diferencia. Un día nublado, una tarde de invierno o las nueve de la noche reducen la producción de energía solar por debajo de lo que tu casa consume. En ese momento, el sistema toma de las placas fotovoltaicas lo que pueden dar y completa el resto con la red. Para ti, la luz funciona igual que siempre, lo único que cambia es de dónde viene cada vatio consumido.

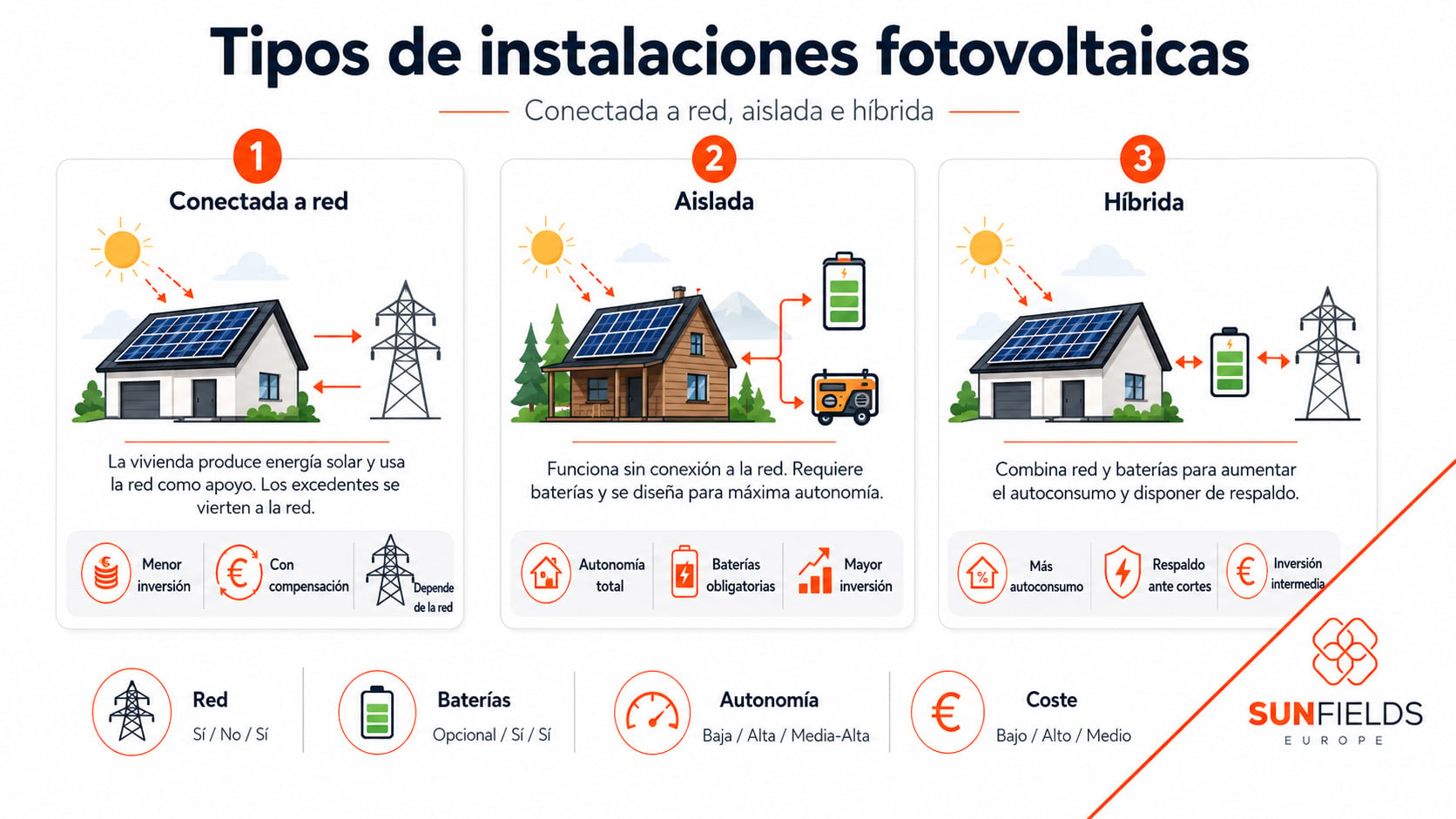

¿Qué tipos de instalaciones fotovoltaicas existen?

Las instalaciones fotovoltaicas se clasifican según su relación con la red eléctrica. La modalidad queda conectada a red, aislada o combinada con baterías en un sistema híbrido. Esta clasificación determina los componentes, la inversión, la complejidad técnica y el grado de autonomía energética.

Los tipos de instalaciones fotovoltaicas son los siguientes.

1. Conectada a red.
2. Aislada.
3. Híbrida.

Cada una de estos tipos de instalación encaja con una necesidad distinta. La conectada a red es la más sencilla y la de menor inversión, pero depende de la red si hay un apagón. La aislada te da independencia total, aunque exige baterías y un dimensionamiento generoso. La híbrida se sitúa en medio: conserva la red como respaldo y añade almacenamiento propio.

Instalación fotovoltaica conectada a red

Una instalación fotovoltaica conectada a red es una instalación que mantiene conexión permanente con la red eléctrica convencional. Los paneles fotovoltaicos producen, la vivienda consume, la red actúa como apoyo cuando faltan necesidades energéticas y el excedente se vierte cuando sobra producción. Es la modalidad más extendida en España.

En una instalación fotovoltaica conectada a red, el mecanismo que la hace atractiva es el autoconsumo con compensación de excedentes. Durante el día consumes tu propia energía solar y lo que no gastas se vierte a la red. Es decir, la comercializadora no te paga en metálico en esta modalidad, pero descuenta parte del valor del excedente en la factura eléctrica. Por la noche, o cuando los paneles fotovoltaicos no generan, tomas electricidad de la red con normalidad.

Esta instalación encaja con viviendas y negocios conectados a la red eléctrica y consumo razonable en horas de sol. Las baterías no son obligatorias, y de hecho muchas instalaciones solares conectadas a red se montan sin acumuladores. Para tu bolsillo, esa decisión reduce la inversión inicial y simplifica el sistema.

Una instalación solar fotovoltaica conectada a red sin baterías tiene una limitación que conviene conocer de antemano. Si hay un apagón general, la instalación deja de funcionar aunque sea mediodía y haya sol. El inversor se desconecta por seguridad para no inyectar corriente en una red caída y proteger a los técnicos que la reparan. Si vives en una zona con cortes frecuentes, es recomendable valorar una instalación solar con respaldo.

Instalación fotovoltaica aislada

Una instalación fotovoltaica aislada es una instalación que funciona completamente desconectada de la red eléctrica. Las instalaciones fotovoltaicas aisladas no tienen conexión, compensación de excedentes ni apoyo externo. Toda la electricidad consumida la produce, almacena y gestiona el propio sistema.

En una instalación fotovoltaica aislada, la autonomía total tiene sentido cuando no existe red o llevarla hasta la vivienda resulta demasiado caro. Las instalaciones aisladas encajan en una casa de campo, un refugio de montaña o una finca rural alejada. Es decir, si tu vivienda no tiene acometida eléctrica viable, la instalación aislada resuelve el problema de raíz.

Las baterías de una instalación fotovoltaica aislada son obligatorias. Sin red de respaldo, el almacenamiento es lo único que permite tener luz cuando se pone el sol. La autonomía del banco de baterías marca si tu casa aguanta una noche de invierno sin cortes. Aquí no conviene ahorrar en el punto equivocado.

El dimensionamiento de una instalación aislada necesita margen. En una conectada a red, si un día te quedas corto, tiras de la red y no pasa nada. En una aislada no existe esa red de seguridad. Por eso se calcula con el escenario más desfavorable, varios días seguidos de mal tiempo y, muchas veces, un generador de gasoil como apoyo por precaución.

Como es lógico, la inversión inicial de una instalación fotovoltaica aislada es superior a la de las otras modalidades. El banco de baterías es caro y el sistema se diseña con holgura. Antes de decidirse por ella, es recomendable revisar qué autonomía real garantiza el cálculo y no solo cuántos paneles lleva.

Instalación fotovoltaica híbrida

Una instalación fotovoltaica híbrida combina conexión a red y baterías para almacenar energía limpia. La red funciona como respaldo, las baterías guardan excedentes y el sistema aumenta la autonomía de la vivienda. Esta modalidad crece en el mercado residencial español, sobre todo después del apagón del año 2025.

En una instalación fotovoltaica híbrida, la energía que produces a mediodía y no consumes no se vierte necesariamente a la red por unos céntimos. Se guarda en la batería y la usas por la noche. Es decir, aumentas el autoconsumo fotovoltaico real de tu producción y compras menos electricidad cuando no hay sol.

La instalación fotovoltaica híbrida aporta una ventaja frente a la aislada: mantiene la red como suministro de seguridad. No necesitas sobredimensionar de forma extrema ni depender de un generador para cualquier imprevisto. Frente a una conectada a red sin baterías, añade protección ante cortes de suministro si el sistema está bien configurado.

Esta instalación solar tiene sentido para quien quiere maximizar el aprovechamiento de sus placas fotovoltaicas y valora no quedarse sin luz en un apagón. Si tu consumo se desplaza mucho a la noche, la batería gana peso en el cálculo.

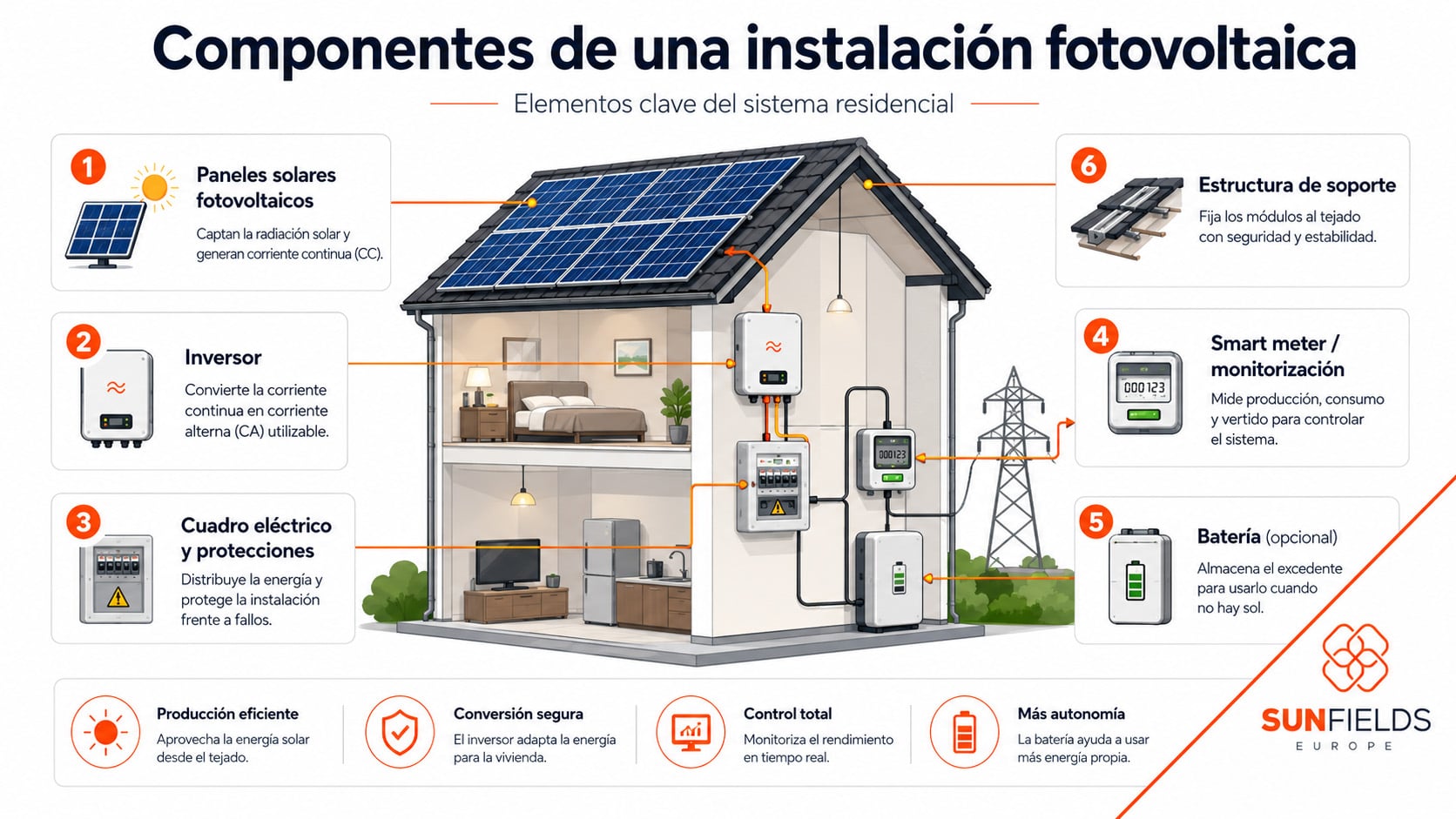

¿Qué componentes tiene una instalación fotovoltaica?

Una instalación fotovoltaica tiene paneles fotovoltaicos, inversor, estructura, cableado, protecciones, monitorización y, cuando procede, baterías. El sistema fotovoltaico rinde lo que rinde su componente más débil, porque cada pieza condiciona la producción, la seguridad y la vida útil. Un panel fotovoltaico excelente conectado a un inversor mediocre no convierte una instalación en buena.

Los componentes de una instalación fotovoltaica se explican a continuación.

• Paneles solares fotovoltaicos: también llamados módulos fotovoltaicos, son la superficie captadora que convierte la luz en corriente continua. El mercado residencial está dominado por células solares de silicio monocristalino, con tecnologías PERC, TOPCon y heterounión (HJT). La PERC fue el estándar durante años con rendimientos del 19-21 %, la TOPCon ocupa gran parte del producto nuevo y la HJT destaca por su menor pérdida de potencia con calor. Las potencias habituales de un panel residencial se mueven entre 400 y 500 W por unidad. Si comparas fichas técnicas, debes tener en cuenta si el fabricante habla de rendimiento de célula solar o de rendimiento del módulo completo.
• Inversor: el inversor transforma la corriente continua de la instalación fotovoltaica en corriente alterna apta para la vivienda. El inversor de string es el más común y económico cuando el tejado está despejado, tiene una orientación y no sufre sombras. El microinversor se instala detrás de cada panel fotovoltaico y permite que cada módulo trabaje de forma independiente. El inversor híbrido gestiona placas fotovoltaicas y baterías en un solo equipo. Ojo con elegir sólo por precio: un inversor barato suele traducirse en más averías y más problemas a la hora de reclamar garantía.
• Estructura de soporte: la estructura sujeta las placas solares fotovoltaicas de la instalación frente al viento y la nieve durante 25 o 30 años. La estructura coplanar coloca los módulos fotovoltaicos paralelos a la cubierta y es habitual en tejados inclinados. La estructura inclinada eleva los módulos solares en cubiertas planas para darles el ángulo que el tejado no tiene. Cada anclaje que perfora la cubierta debe sellarse bien para evitar filtraciones de agua.
• Cableado y protecciones: el cableado y las protecciones son la parte eléctrica que une paneles fotovoltaicos, inversor y cuadro con los circuitos de corriente continua y alterna. Cada circuito necesita protecciones específicas, magnetotérmicos y dispositivos contra sobretensiones. Los conectores de continua son específicos para fotovoltaica, como los MC4, y no valen conectores genéricos. La sección del cable se calcula en función de la distancia para evitar pérdidas por calor. Un cable mal dimensionado se nota en la producción diaria y provoca sobrecalentamientos.
• Monitorización: la monitorización aporta control sobre producción, consumo y vertido a red mediante un smart meter o vatímetro. Esa información alimenta la app o el portal de seguimiento remoto. Es decir, puedes ver desde el móvil si tu sistema produce lo previsto o si algo empieza a fallar. Para mantenimiento, esta información es útil porque detecta desviaciones antes de que se conviertan en pérdidas grandes.
• Baterías: las baterías encajan cuando una instalación necesita desplazar en el tiempo la energía producida. Guardan la energía solar del mediodía para usarla por la noche. La tecnología dominante hoy es el litio-ferrofosfato (LiFePO4), por seguridad, vida en ciclos y tolerancia al calor. Cuanto más se solapa tu consumo con las horas de sol, menos falta hace una batería. Cuanto más consumes de noche, más sentido tiene. Conviene desconfiar de quien la presenta como obligatoria sin mirar antes tu curva de consumo.

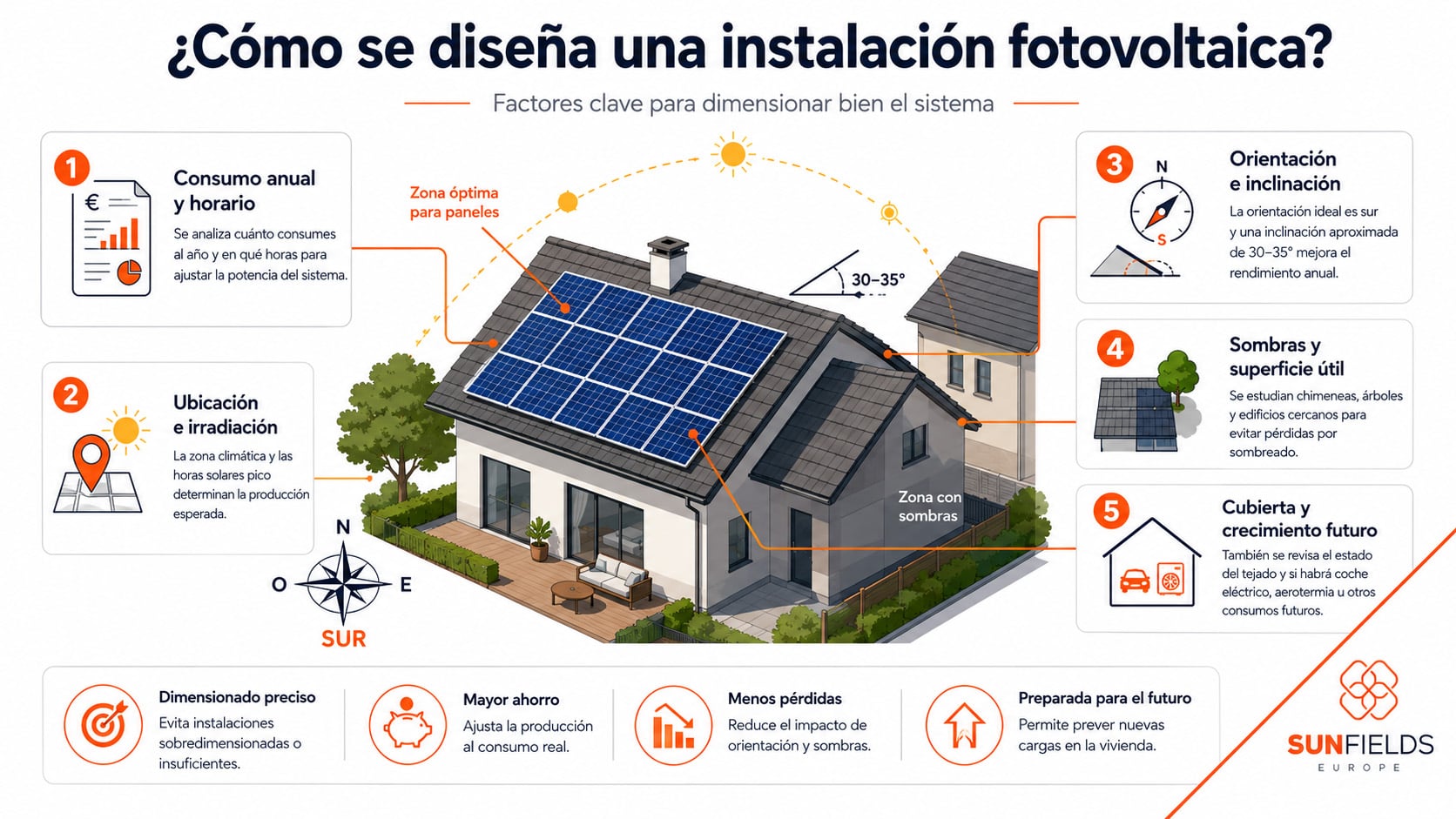

¿Cómo se diseña una instalación fotovoltaica?

Una instalación fotovoltaica se diseña al cruzar consumo anual, consumo horario, ubicación, orientación, inclinación, sombras, superficie disponible y estado de la cubierta. El dimensionamiento define cuántos paneles fotovoltaicos hacen falta, qué potencia de inversor se necesita y si las baterías tienen sentido. Un cálculo correcto evita instalaciones sobredimensionadas, sistemas que se quedan cortos y ampliaciones caras.

El diseño de una instalación fotovoltaica empieza por el consumo anual, la curva horaria y el consumo proyectado. Es decir, si hoy gastas una cosa y dentro de dos años compras un coche eléctrico, instalas una bomba de calor o cambias la caldera por aerotermia, la instalación solar fotovoltaica puede quedarse corta. Es más fácil y más barato prever de inicio que ampliar después.

La ubicación de una instalación fotovoltaica determina la radiación disponible. No produce lo mismo un tejado en Almería que uno en Asturias, y eso se mide en horas solares pico (HSP). España se divide en cinco zonas climáticas a efectos de energía solar. En función de la zona, el mismo panel fotovoltaico entrega producciones distintas.

La orientación y la inclinación de una instalación fotovoltaica ajustan cuánta energía solar se aprovecha durante el año. En el hemisferio norte, la orientación ideal es sur y la inclinación idónea ronda los 30-35 grados para una producción anual equilibrada. Eso no significa que una cubierta sureste o suroeste no sirva. Si tu tejado no mira exactamente al sur, el sistema produce correctamente, aunque el reparto horario cambie.

La superficie y las sombras de una instalación fotovoltaica condicionan cuántas placas fotovoltaicas caben y dónde conviene colocarlas. Chimeneas, árboles, edificios cercanos y cambios de altura en el propio tejado reducen producción si no se estudian bien. El estado estructural de la cubierta también cuenta, porque el tejado debe soportar el peso de los paneles fotovoltaicos. Antes de montar nada, conviene comprobar que la estructura aguanta.

Veamos un ejemplo práctico: una instalación fotovoltaica residencial de 4-5 kWp no necesita casar potencia instalada de campo solar e inversor. Si el conjunto de placas fotovoltaicas suma 5 kWp, la potencia del inversor se sitúa algo por debajo, con una proporción ligeramente inferior del 25% respecto a la suma de módulos, porque las placas fotovoltaicas rara vez trabajan todas a máxima potencia a la vez. Es decir, sobredimensionar un poco el campo solar frente al inversor aprovecha mejor las horas reales de producción sin pagar por electrónica que casi nunca trabaja a plena carga.

Un estudio técnico de instalación no es una hoja de cálculo rápida. Debe incluir análisis de sombras durante el año, simulación de la trayectoria solar y colocación de placas fotovoltaicas en las zonas de mejor rendimiento.El ingeniero que realiza el estudio tiene que explicar el número de paneles fotovoltaicos, la potencia del inversor y las pérdidas previstas.

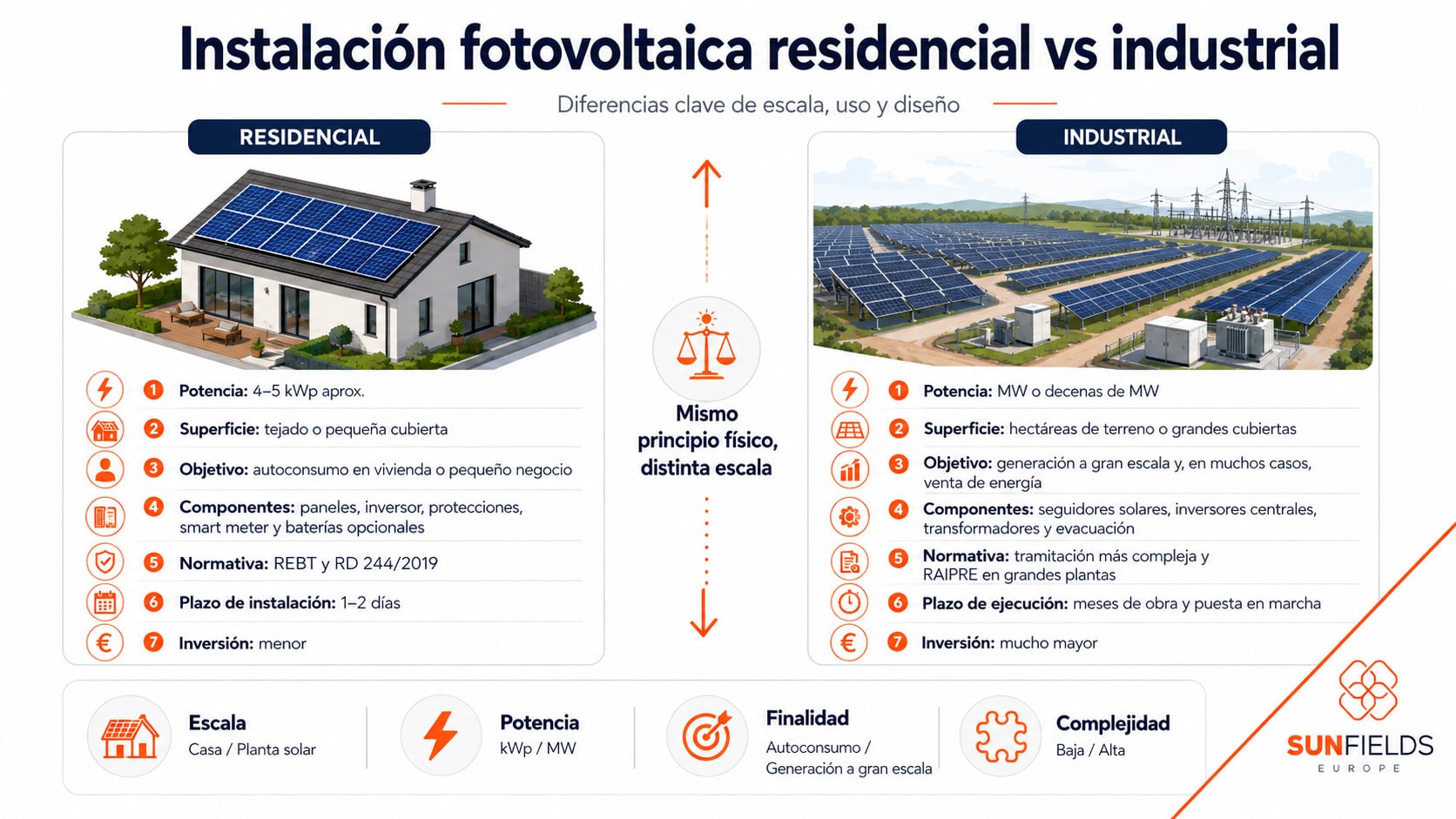

¿En qué se diferencia una instalación fotovoltaica residencial de una industrial?

Una instalación fotovoltaica residencial se diferencia de una instalación industrial por potencia, superficie, componentes, normativa, finalidad e inversión. La residencial se diseña para autoconsumo en una vivienda o negocio. La industrial se diseña para generar energía renovable a gran escala y, en muchos casos, venderla al mercado eléctrico. Comparten el principio físico, pero no la escala ni la tramitación.

La potencia de una instalación fotovoltaica residencial en España se mueve normalmente entre 4 y 5 kWp. Una instalación industrial o un parque solar se mide en megavatios. La escala pasa de unas decenas de metros cuadrados de tejado a hectáreas de terreno, miles de veces más potencia y otra forma de trabajar.

Los componentes de una instalación fotovoltaica industrial incluyen equipos que en una vivienda no aparecen. Los seguidores solares mueven las placas fotovoltaicas para perseguir al sol durante el día, los inversores centrales concentran grandes potencias y los transformadores elevan la tensión para evacuar energía. En tu vivienda, el sistema busca atender consumos propios, en una planta fotovoltaica, el objetivo es producir a escala.

La normativa de una instalación fotovoltaica también cambia con el tamaño. Una instalación residencial de autoconsumo se rige por el Reglamento Electrotécnico de Baja Tensión (REBT) y el RD 244/2019. Una planta de generación de cierto tamaño entra en el ámbito del RAIPRE, el Registro Administrativo de Instalaciones de Producción de Energía Eléctrica, y en una tramitación más exigente.

Los plazos de una instalación fotovoltaica doméstica no tienen comparación con los de una de gran escala. Una instalación de vivienda se monta en uno o dos días. Una planta industrial implica meses de tramitación, obra civil y puesta en marcha.

¿Qué rentabilidad tiene una instalación fotovoltaica en España?

La instalación fotovoltaica en España obtiene rentabilidad por la irradiación elevada, el autoconsumo directo, la compensación de excedentes y la vida útil de los equipos. Con 1.500 a 1.900 horas solares útiles al año según la zona, España produce más energía solar por panel fotovoltaico que la mayoría de países europeos. Más producción por panel reduce el plazo necesario para recuperar la inversión y aumenta la rentabilidad.

El retorno de inversión de una instalación fotovoltaica depende del tipo de sistema. Una conectada a red sin baterías, al tener menor inversión, suele recuperarse antes. Una instalación con baterías alarga el plazo porque el almacenamiento añade coste, aunque aumenta autoconsumo y autonomía. Una aislada se valora de otra forma, porque muchas veces sustituye al coste de llevar la red eléctrica hasta la vivienda.

Más allá del tipo, la rentabilidad de una instalación fotovoltaica se decide por tres factores: precio de la electricidad, nivel de autoconsumo y beneficios fiscales o ayudas vigentes. Cuanto más caro está el kilovatio de red, más valor tiene cada kilovatio que produces tú. Es decir, una instalación que aprovecha mucha energía generada rinde más que otra que vierte casi todo el excedente.

La siguiente tabla resume cómo se relacionan el tipo de instalación fotovoltaica y las variables económicas determinantes.

Tipo de instalación	Inversión relativa	Ahorro orientativo en factura	Plazo de amortización	Vida útil del sistema
Conectada a red sin batería	Más baja	Reducción notable de la parte de energía	El más corto de las tres	25-30 años (paneles fotovoltaicos)
Conectada a red con batería (híbrida)	Intermedia	Mayor, por más autoconsumo directo	Intermedio	25-30 años los paneles fotovoltaicos, menos las baterías
Aislada	Más alta	Sustituye por completo a la red	Se valora frente al coste de traer la red	25-30 años las placas fotovoltaicas, menos las baterías

Son rangos orientativos, porque el dato concreto cambia según cada vivienda. Si quieres afinar la rentabilidad, debes tener en cuenta tu consumo horario, el precio de tu tarifa y la existencia de ayudas locales. El ahorro energético mejora cuando la producción coincide con el consumo diurno.

Los módulos fotovoltaicos de una instalación fotovoltaica tienen una vida útil de 25 a 30 años. Los buenos fabricantes garantizan que a los 30 años el panel sigue produciendo en torno al 87-90 % de su potencia inicial. Las baterías tienen una vida más corta, de 5 a 15 años, y es razonable contar con su sustitución durante la vida del sistema.

¿Qué normativa regula las instalaciones fotovoltaicas en España?

Las instalaciones fotovoltaicas en España se regulan principalmente por el Real Decreto 244/2019, el Reglamento Electrotécnico de Baja Tensión (REBT), el Código Técnico de la Edificación (CTE) y, para grandes instalaciones, el Registro Administrativo de Instalaciones de Producción de Energía Eléctrica (RAIPRE). Este marco define modalidades de autoconsumo, compensación simplificada, requisitos técnicos, autoconsumo colectivo y obligaciones en edificios nuevos. La norma central para autoconsumo es el RD 244/2019.

En una instalación fotovoltaica de autoconsumo, el RD 244/2019 define las modalidades con excedentes y sin excedentes. También establece la compensación simplificada y reconoce el autoconsumo colectivo, que permite a una comunidad de vecinos compartir una misma instalación. Es decir, la norma no solo autoriza producir electricidad, sino que ordena cómo se consume y cómo se compensa la energía sobrante.

El REBT de una instalación fija los requisitos técnicos de seguridad de la instalación eléctrica. El CTE, tras la revisión de su Documento Básico de Ahorro de Energía en vigor desde diciembre de 2022, obliga a integrar instalaciones solares fotovoltaicas en obra nueva de cierto tamaño: edificios residenciales de más de 1.000 m2 y edificios de otros usos de más de 3.000 m2. El RAIPRE aplica a grandes instalaciones de producción de energías renovables.

El hito que debes tener en cuenta en una instalación fotovoltaica de autoconsumo es el Real Decreto-ley 15/2018. Esa norma derogó el llamado impuesto al sol, el cargo que penalizaba económicamente el autoconsumo y que durante años funcionó como freno psicológico. Gracias a esa eliminación y al RD 244/2019, el autoconsumidor tiene derecho a producir y consumir su propia electricidad libre de esos cargos.

¿Qué mantenimiento prolonga la vida útil de una instalación fotovoltaica?

El mantenimiento de una instalación fotovoltaica prolonga la producción útil al revisar placas fotovoltaicas, cableado, estructura, protecciones, inversor y monitorización. El sistema tiene pocas piezas móviles, pero necesita limpieza, inspecciones eléctricas y seguimiento de rendimiento. Un mantenimiento correcto evita pérdidas de energía, fallos acumulados y reparaciones mayores.

El mantenimiento ligero en una instalación fotovoltaica no significa mantenimiento inexistente. Ojo con olvidarse del sistema porque "no hace ruido". Si quieres que tu instalación cumpla 25 o 30 años rindiendo como debe, conviene revisar producción, limpieza y estado eléctrico con cierta disciplina.

El mantenimiento preventivo de una instalación fotovoltaica se centra en la limpieza de placas solares fotovoltaicas y la revisión de conexiones. El polvo, el polen y los excrementos de aves reducen la captación de luz solar y aceleran problemas si se acumulan. Una o dos limpiezas al año bastan en condiciones normales, aunque la frecuencia varía en función del entorno de las placas solares fotovoltaicas.

El mantenimiento correctivo de una instalación fotovoltaica aparece cuando algo falla. Una caída de producción, un aviso del inversor o un componente averiado necesitan servicio técnico. Ahí se nota la diferencia entre un instalador cercano y una comercializadora que subcontrata todo. Es recomendable saber quién responde antes de firmar el presupuesto.

Por ley, cada 5 años la instalación necesita una inspecció periódica. Este plazo sirve como referencia mínima, pero no como sustituto de la monitorización diaria.

La monitorización de una instalación es una herramienta de mantenimiento, no solo una comodidad. Los módulos fotovoltaicos pierden en torno a un 0,5% de potencia al año por degradación natural, pero una caída brusca apunta a un fallo: puede haber un panel averiado, una conexión suelta o un inversor con problemas.
