Paneles Solares (profesionales)

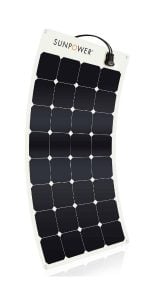

Otros tipos, según tecnología:

Según el número de células solares:

Las placas solares fotovoltaicas tienen un número de células conectadas en serie, y en función de ese número se pueden agrupar en:

• 36 células solares: tienen una potencia de 150W aproximadamente y sirven para baterías de 12V.
• 60 células y 120 medias célula: tienen una potencia de entre 320W y 340W para autoconsumo. También se les suele denominar paneles solares de 24V.
• 72 células y 144 medias células: tienen una potencia de entre 385W y 415W, para autoconsumo y también permiten cargar baterías de 24V.
• Shingle Cells: Son un tipo de panel con tecnología muy avanzada donde se unen las células fotovoltaicas cortadas "en teja" para que tenga un comportamiento como una "super célula". El número de células solares puede variar.
• Media Célula (O células cortadas): Son células fotovoltaicas cortadas en dos y seriadas. Tiene la ventaja de mejorar el comportamiento en sombras pero una gran desventaja que es la que se duplican las soladuras y contactos metálicos, por lo que están más expuestas a fallos.

Rangos de potencia habituales:

Número de Células	Rango Potencia	Tamaño	Aplicaciones
60 o 120 (media célula)	280-330W	1.7 x 1.0 metros	Viviendas (+) e Industria (-)
72 o 144(media célula)	330-420W	2.0 x 1.0 metros	Industria (+), Huertos solares (+), y Viviendas (-)
36 o 72(media célula)	80 - 190W	1.6 x 0.9 metros	Aplicaciones aisladas de red
Shingle Cells	330-420W	(1.7 x 1.0) / (2.0 x 1.0) metros	Viviendas e Industria



Según los tipos de silicio que componen las células de los paneles:

• Monocristalinos: son los paneles solares fotovoltaicos más eficientes (19%-22%) y su precio es algo más elevado.
• Policristalinos: con eficiencias entre el 17-18%, tienen mejor relación calidad precio pero su rendimiento es menor y se están dejando de fabricar.
• Amorfos (o Capa fina): en desuso, tienen eficiencias bajas y no son adecuados para instalaciones en viviendas.

¿Por qué los paneles solares son negros o azules?

El motivo de por qué los paneles solares son negros o azules es debido a que los monocristalinos tienen celdas solares de color negro, y los policristalinos tienen las células de color azul.

Según Voltaje:

• 24 Voltios o superior: Son los conocidos como de conexión a red, o de autoconsumo. A veces los encontrarás descritos como panel solar de 24V por tener una tensión de salida superior a los 30 Voltios, sirven para autoconsumo, conexión a red, y para cargar baterías de 24V.
• 12 Voltios: Son más pequeños que los anteriores, generalmente desde 80 Vatios hasta 150 Vatios, y de 36 células.  Su aplicación es para pequeñas instalaciones aisladas con baterías de 12V, por eso se les suele llamar panel solar de 12V.

¿Qué certificados de calidad se exigen?

• IEC 61215: Consiste en pruebas a nivel eléctrico (ej. resistencia de aislamiento), mecánico (ej. carga de viento) y metereológico (ej. radiación ultravioleta) para los tipos de paneles solares monocristalinos y policristalinos.
• IEC 61730: Consiste en tests para evaluar la seguridad eléctrica, mecánica, térmica y ante la posibilidad de fuego.
• IEC 61701: Test para evaluar la corrosión bajo niebla salina (importante para instalaciones que se encuentran cerca del mar).
• IEC 62716: Test para evaluar la resistencia ante la corrosión por amoniaco (fundamental para aquellos proyectos en explotaciones ganaderas, avícolas o similares).
• Certificado CE: Obligatorio para todo tipo de equipos fotovoltaicos.

Una de las mayores agencias de certificación de estos tests de calidad, que se aplican a los módulos solares, es la certificadora alemana TUV.

¿Cuáles son las dimensiones de un panel solar?

Como hemos vist, las dimensiones de un panel solar suelen ser de 1.700 x 1.000 x 35 mm y de 2.000 x 1.000 x 35 mm. Aunque pueden variar en función de la potencia. Los de dimensiones más pequeñas, por su manejo más fácil, son los que se suelen utilizar para tejados de casas unifamiliares, y los más grandes para empresas, huertas solares y cubiertas de fácil acceso.

¿Qué es la potencia pico de un panel fotovoltaico?

Es la potencia máxima que puede entregar un panel fotovoltaico en las condiciones estándar de medida (CMS), que son: 25ºC de temperatura y 1000W/m2 de radiación. La potencia de los paneles monocristalinos siempre es mayor que la de los paneles solares policristalinos, a igual superficie, por ser mucho más eficientes.

¿Cómo se protegen los paneles de los efectos de "contracorriente"?

Esto puede producirse, por ejemplo, cuando hay sombras, que la célula sombreada "absorbe" corriente, en lugar de generarla y puede provocar los temidos "puntos calientes". En esos casos, la serie donde se encuentra esa célula, se puentea mediante lo que se llaman "diodos de bypass" o de puenteo, que se encuentran en las cajas de conexiones de los paneles.

¿Necesitan de algún mantenimiento?

Si, el mantenimiento de las placas fotovoltaicas, aunque es sencillo, es necesario llevarlo a cabo. Una parte puede ser realizado por el propietario de la instalación (lo que llamamos mantenimiento preventivo), y otra parte debe ser hecha por un profesional acreditado (el que llamamos mantenimiento no preventivo).

De todos modos, los paneles solares que distribuimos, al ser para profesionales, son más duraderos y eficientes que los convencionales.

¿Los paneles solares resisten al granizo?

Si, los paneles solares resisten, por norma, granizo de unos 25 mm a una velocidad de unos 23 metros por segundo. Sin embargo, siempre es recomendable disponer un seguro de la instalación (o incluido en el de vivienda) para asegurar los paneles en caso de rotura por granizo.

¿Cuál es la eficiencia actual de los paneles solares?

En el mercado actual, se podría considerar que la eficiencia estándar de mercado de un panel solar está en torno al 20% (200 Vatios por metro cuadrado instalado).

¿Qué tecnologías solares nuevas existen?

Relacionado con la respuesta anterior, la tecnología MAXEON, patentada por SunPower, es la que mayor eficiencia registra en la actualidad, llegando hasta un 22% (220 Vatios por metro cuadrado instalado).

La importancia de la calidad de las placas solares:

Probablemente el punto más importante de entre todas las claves para tu instalación. Si no eres conocedor del mercado actual, es muy fácil que compres placas solares que acaben teniendo averías graves en corto espacio de tiempo.

Esto es debido a la inmensa oferta que existe en la actualidad, sobre todo de marcas Chinas, y que, en la mayoría de los casos, su calidad es baja o muy baja. El objetivo es evitar que te sucedan cosas como las de estas imágenes, en el tejado de tu casa o de tu nave o de tu empresa:

Las placas solares no son todas iguales:

Fíjate en la siguiente imagen con los datos de producción de dos instalaciones de autoconsumo idénticas salvo por las placas solares que utilizan:

Fundamentalmente, los placas solares no son todas iguales y en función de una serie de factores, puede variar mucho el precio y el rendimiento.

Un ejemplo: En ocasiones puedes ver placas de 600W y podrías pensar que es una buena opción. Pero no debes fijarte solo en la potencia, mira también las dimensiones, el ratio potencia por unidad de supuerficie (W/m2) y los kWh generados por kWp instalado (kWh/kWp) que será mayor cuanto mayor sea su calidad.

Estos son los factores que debes fijarte para elegir calidad:

• La eficiencia: O dicho de otro modo, los vatios por metro cuadrado. La eficiencia/rendimiento son otro factor determinante. A mayor rendimiento, mayor suele ser el precio, pero también tienes más potencia por metro cuadrado y más producción en tu tejado.
• La duración de la garantía: Hay varios tipos de garantía, y como es lógico, a mayor garantía, el precio será algo más elevado, pero como contrapartida tendrás cubiertas las averías que puedan surgir durante los 25 años, o más, de vida del panel.
• La durabilidad: Directamente relacionado con la garantía, un panel solar puede durar hasta 40 años si es de buena calidad. Para una larga durabilidad siempre es mejor elegir placas con garantía de defectos de producto de 25 años o más.

Si tus placas solares no tienen 25+25 años de producto y de potencia, desconfía:

Como bien sabes, la gran mayoría de placas fotovoltaicas poseen 10 años de garantía de producto y 25 de potencia (rendimiento).

¿Nunca te ha parecido extraña esa distinción?. Si un fabricante te da una garantía de potencia (producción) de un 80% a los 25 años, ¿por qué la garantía de defectos de producto es solo de 10/15 años?.

Ahora fíjate bien en la siguiente imagen de un fragmento de la garantía de producción (rendimiento) de un conocido fabricante Europeo:

Como puedes ver, lo deja bien claro:

Si, por ejemplo, se te rompe el cristal o, peor aún, la caja de conexiones pasados 10 años... Eso no lo va a cubrir la garantía de producción, por qué, como bien dice, el fabricante medirá la potencia de salida de la placa directamente en los bornes de salida de la placa solar, NO a la salida de la caja de conexiones.

¿Más ejemplos?, aquí otro:

Y así puedes seguir, solo investigando un poco por tu cuenta. Son documentos de garantía de compra de conocidas marcas que tienen el 90% de fabricantes.

La que vale es la garantía de producto, la de producción es "papel mojado":

Si, por ejemplo, a los 11 años, se estropea la caja de conexiones (un elemento que es muy frecuente que de problemas), la garantía de potencia no lo cubrirá y la de producto ya habrá expirado.

El problema que te encontrarás es que, hoy en día, dispones en el mercado de infinidad de marcas que dificulta saber cuál es mejor y más adecuado para tu proyecto de autoconsumo.

¿Solución?, sencilla:

Nuestro consejo: Elige siempre placas solares que den 25 años de garantía de producto y 25 de producción. Así evitarás sustos.

Las placas solares actuales son ¿mejores o peores que las de hace 10 años?:

Fíjate en la imagen anterior: Según el laboratorio NREL (National Renewable Energy Laboratory), realizó cientos de tests sobre degradación de placas solares instaladas entre el año 2000 y 2006 frente a los instalados después de 2006.

El dato más impactante y evidente es que la calidad actual es peor que hace 10 años.

¿El motivo?:

Sencillo, el mercado exige cada vez mejores precios y cada vez más bajos y eso, al final, siempre repercute en la calidad. Por lo que, si no eliges bien, tendrás elevadas probabilidades de sufrir algunos de esos problemas que has visto en la gráfica.

Recomendaciones de la OCU 2019-2020:

Decidir y saber qué requisitos mínimos son necesarios para poner placas solares fotovoltaicas es clave, pero además de tomar esta decisión, es fundamental identificar la calidad, así que: ¿Qué opina la OCU (Organización de consumidores y usuarios) respecto a los módulos solares?.

Recientemente la OCU realizó un estudio analizando cuales son las mejores opciones en 2019-2020. El resultado de este análisis ha sido publicado en numerosos portales de información y se obtienen los siguientes resultados de marcas de mayor a menor calidad:



Fabricante	Modelo	Potencia	Wattios/m2	Puntuación OCU
SunPower	SPR-X21-345	345W	214W/m2	97/100
Panasonic	VBHN325SJ47	325W	194W/m2	94/100
Aleo	Aleo X59	310W	184W/m2	86/100
QCells	Q.Peak-G4.1 305	305W	176W/m2	77/100
REC	REC 280TP	280W	171W/m2	94/100



Lista Tier 1: ¿placas solares "bancables"?

La Tier 1 de Bloomberg de placas solares, es un listado de fabricantes de módulos fotovoltaicas clasificados según su “solvencia y capacidad para financiación”, y es actualizada cada 3 meses. Es lo que se llama "bancable".

Para poder salir listado en la Tier 1, un fabricante debe haber suministrado al menos 5 proyectos de al menos 5MW y haber sido financiados por 5 bancos diferentes.

Sin embargo hay mucha confusión con esta lista Tier 1, pues se suele confundir con una referencia de buena calidad, cuando en realidad no tiene ninguna relación.

Es más, la misma Revista Bloomberg, dice claramente en su documentación que esta lista no tiene en cuenta la calidad de esas marcas, y que recomiendan auditar la calidad de las mismas de manera privada.

Extracto de la lista Tier 1: "We strongly recommend that module purchasers and banks do not use this list as a measure of quality, but instead consult a technical due diligence firm such...."



Esta lista se suele utilizar para elegir fabricantes cuando se ejecutan grandes huertas solares, donde la amortización es muy rápida y se buscan placas solares que tengan un ratio calidad/precio muy bajo para recuperar la inversión lo antes posible y después revender la planta, o seguir amortizándola hasta que haya que cambiar las placas.

Pero si lo que buscas son placas solares para una casa o para tu empresa, desde luego la Lista Tier 1 no es tu mejor herramienta, por qué lo que te interesa en esos casos es tener placas solares de larga vida (durabilidad) y máximo rendimiento (para mayor ahorro en la factura de la luz).

¿Qué problemas de calidad son los más frecuentes?

Si aún tienes dudas, te resumimos algunos de los problemas que suelen ocasionar esas placas solares baratas, a corto o medio plazo (3-4 años) y que diariamente nos encontramos en nuestro trabajo:

• Puntos calientes, o ‘hotspots’, debido a una mala calidad de las células solares empleadas en el montaje del producto. La consecuencia es, a medio plazo, una placa solar inservible y la obligación de comprar una nuevo.
• Destrucción del Tedlar: Debido a la baja calidad de muchos fabricantes, se suele producir degradación y destrucción del Tedlar (la parte posterior de la placa solar), debido a un punto caliente. También provocará que la placa fotovoltaica acabe siendo inservible.
• Deslaminado de las células solares integradas en la placa. Eso se debe a una fabricación defectuosa a la hora de hacer el laminado y acabará provocando que la placa sea inservible.
  Es un caso que sucede mucho con fabricantes asiáticos de calidad media-baja, debido a que el proceso de laminado requiere tiempo de espera y, en muchos casos, esos fabricantes lo acortan para incrementar la fabricación a costa de que ocurran estos problemas posteriormente.
• Problemas con los diodos de bypass. Siempre que sea posible, preguntar por el tipo de diodos de bypass que usa la caja de conexiones de la placa. Lo ideal son diodos de bypass militares, que soportan mucho mejor las altas temperaturas y condiciones extremas. También es importante que estén bien encapsulados (que los tape la silicona protectora). Hay muchos casos de diodos de baja calidad que lo que provocan es que, más tarde o más temprano, se quemen y la placa deje de funcionar.
• Amarilleamiento del EVA. Otro caso muy habitual en placas fotovoltaicas baratas de marcas asiáticas. El EVA utilizado en esos casos es de muy baja calidad y con el paso del tiempo se degrada y provoca una gran pérdida de producción.
• Soldaduras defectuosas. En ocasiones ocurre que el proceso de soldadura no está optimizado, también que las temperaturas de soldadura son incorrectas. Lo que puede provocar es la aparición de un punto caliente, con el consecuente fallo de la placa y ser inservible para la obtención de energía del mismo. Mejor usar placas solares sin soldaduras.
• Cambios de empresa fabricante para evitar cubrir garantías. ¿Sabías que es una práctica muy habitual, generalmente en fabricantes asiáticos, fabricar bajo una marca pero cambiar cada poco tiempo la empresa que fabrica esas placas?. La razón es evadirse de cubrir garantías cuando exista reclamación. Si la empresa que fabricaba, ya no existe, …. la garantía ya no existe.
• Fabricantes de "pegatinas". Esta es una de nuestras favoritas, son los conocidos fabricantes que no fabrican. Es decir, empresas que crean una marca, pero que no son fabricantes. Simplemente compran una placa barata a un tercero y le ponen una pegatina con su marca. Real como la vida misma y, desgraciadamente, muy frecuente. Marcas como AXITEC, Amerisolar, München Solar.... etc son ejemplos de ello.

¿La potencia de tus placas solares es real?

Las placas solares se venden con una potencia nominal de salida, típicamente entre 260-340-400-480 vatios pico (Wp). Cada una se prueba al final de cada línea de producción para que un fabricante conozca la potencia real de salida de cada placa.

Por lo tanto, una de las primeras preguntas que podemos hacer es: ¿obtienes realmente los Wattios que estás pagando?

Hasta hace poco tiempo no ha habido posibilidad de probar la potencia de las placas (las mediciones exteriores no son lo suficientemente precisas) y el aumento artificial, y fraudulenta, de la potencia nominal es una forma fácil para un fabricante sin escrúpulos de hacer algo de dinero gratis.

Dicho de otro modo, existen fabricantes que nos venden placas solares de, por ejemplo 400 Wattios, cuando su potencia real puede estar en torno a 385-390W !!.

Un simple vistazo a algunas estadísticas que se muestran en el siguiente gráfico, pone de manifiesto que hay un serio problema de calidad y veracidad en las placas que llegan a nuestras manos, sobre todo de marcas Chinas.

El gráfico muestra en % las desviaciones (positivas o negativas) en dos casos:

• Por un lado, los marcados con la “x”, son mediciones hechas sobre placas solares que el fabricante conocía que se iban a realizar esas mediciones.
• Por otro lado, los marcados con el punto rojo, son mediciones hechas sobre placas que el fabricante no conocía que se iban a realizar las mediciones.

Para determinar el % de desviación, la potencia de salida de cada placa se ha comparado con la potencia de salida nominal, por lo que una puntuación de 0% significa que la placa produjo exactamente lo que prometió.

Los resultados son variables y la peor placa es un 12% menor de la potencia prometida. La mayoría de estas placas que se han utilizado para las mediciones, son nuevas. Pero llama la atención que, la enorme mayoría de marcas que no conocían que se haría el test, sus placas dieron menos potencia que la declarada.

Es verdad que decir que una placa tiene un 12% menos de potencia que la que debería puede no sonar demasiado grave, pero lo es, pues esto afectará la producción de energía de todos los días de la vida de nuestras instalaciones fotovoltaicas.

Pero esto no es lo más grave, sino el hecho de que el fabricante, al falsificar la potencia real implica que:

• Se está enriqueciendo a costa de un producto que no rinde como debiera.
• Nos está engañando con la falsificación de la potencia real, por lo que sin duda alguna también lo estará haciendo con la calidad de otras partes que integran la placa solar.
• Daña la imagen del sector, pues un propietario descontento con la producción de su instalación puede difundir la idea ya tan escuchada de: “La energía solar no funciona”.

Puede interesarte este informe sobre Degradación y Test de Electroluminiscencia realizado por la IEEE que está muy relacionado con este problema real.

Ayudas y Subvenciones para autoconsumo con placas solares:

Desde que se eliminó el "impuesto al sol"  , todo el territorio español está fomentando el desarrollo e implantación del uso de placas solares para la generación de energía eléctrica como fuente renovable.

Todas las comunidades autónomas tienen programas de subvenciones y, algunas de ellas, también bonificaciones en el IBI e ICO. El tipo de subvenciones y ayudas para el uso de placas solares, varía en función de cada comunidad autónoma y también el formato de las mismas. Pero todas ellas las tienen disponibles y es un factor muy a tener en cuenta a la hora de invertir en este tipo de energía limpia.

¿Cómo optimizar una instalación de placas fotovoltaicas?

Las mejores placas fotovoltaicas son las de tecnología monocristalina, de alta eficiencia y con garantía de producción de 25 años y de producto (defectos materiales) de 25 años también. Si además concretamos en placas solares fotovoltaicas para vivienda, los mejores son como los descritos, y además, totalmente negros (full black), para mejorar el aspecto estético y de integración arquitectónica.

¿Valen los paneles solares para todos los hogares?

Los paneles solares valen para todo tipo de vivienda unifamiliar, adosada, etc, siempre y cuando haya espacio disponible en el tejado para instalarlos y que este tenga la resistencia suficiente para soportar el peso de los mismos, que generalmente es así. También para viviendas en pisos de edificios, en el que la instalación deberá ser comunitaria para todo el edificio e instalada en el tejado del mismo.

¿Cuántos paneles solares son necesarios para una casa?

El número de placas solares necesarias para una vivienda de tamaño medio, suele ser de unos 3kW de paneles instalados. Eso quiere decir, que si usas placas fotovoltaicas para viviendas, de 330W, necesitarás unas 10 unidades en tu instalación de energía solar para autoconsumo fotovoltaico. Bien es cierto que es un promedio y cada caso debe ser estudiado por un instalador fotovoltaico pero con esta cantidad de paneles solares se podría alimentar una casa de tamaño medio.

No es lo mismo un panel solar de alta eficiencia (más potencia por metro cuadrado), que uno de eficiencia baja. El rendimiento de una placa fotovoltaica (w/m2) es uno de esos factores diferenciadores y siempre es preferible de alta eficiencia, sobre todo en placas fotovoltaicas para viviendas, por qué rentabilizas más la superficie disponible del tejado.

¿Es necesario un punto de conexión?

Los puntos de conexión son necesarios para los parques fotovoltaicos, o grandes huertas solares, para permitir la venta de la producción de energía.

Dichos puntos de conexión es preferible que estén lo más próximo posible a los terrenos donde se ubica el parque solar y deben garantizar la viabilidad de la que red no se encuentre saturada para garantizar el vertido de la electricidad producida por los proyectos renovables.

¿Qué es un sistema de inyección 0 en fotovoltaica?

Un sistema de inyección cero es un dispositivo que se conecta conjuntamente con el inversor solar, y lo que consigue es que, cuando haya excedentes de producción de los paneles solares (por bajo consumo de la vivienda), no se vierta esa energía a la red.

De todos modos, con el balance neto, que compensa esos excedentes en la factura mensual, cada día se utiliza menos la inyección cero.

¿Cómo se conectan las placas fotovoltaicas?

Instalar paneles solares es un trabajo que debe ser llevado a cabo por profesionales. Hablamos de equipos eléctricos con corriente continua que pueden ocasionar lesiones si no se sabe lo que se está haciendo.

En un momento donde el autoconsumo conectado a red con paneles solares está en auge, en viviendas, comunidades de vecinos y para negocios, se hace aún más importante la figura del instalador.

¿Cómo conectar los módulos fotovoltaicos?

En la mayor parte de las instalaciones, los paneles se conectan en cadenas (o strings) en serie. Siempre respetando la tensión de entrada del inversor donde va conectada cada cadena. De este modo, la tensión resultante es la suma de voltajes de cada panel.

En instalaciones aisladas, a veces se realizan en paralelo, para lograr corrientes más elevadas con una misma tensión.

Requisitos técnicos para instalar placas solares:

Para una instalación de paneles solares en el tejado de una vivienda hay que tener presente que hay algunos requisitos que se deben cumplir para poder legalizar una instalación de autoconsumo. Cosas como las condiciones de orientación, sombra y salud del tejado destinado al proyecto.

Sombras y orientación del tejado:

El funcionamiento de los módulos solares consiste en generar electricidad a partir de la radiación solar que reciben. Por tanto, el tejado donde sean instaladas debe tener buena orientación (cuanto más al sur mejor) y también evitar sombras sobre los paneles solares en la medida de lo posible.

Aparte de esto, es recomendable que te asegures que el tejado se encuentra en buen estado, sin roturas de tejas y problemas similares, para no tener que desmontar las placas dentro de unos años y reparar el tejado. Es mejor una puesta a punto de tu tejado antes de instalar las placas, que no después, donde tendrás más gastos.

Desde el punto de vista normativo y técnicas, se debe tener en cuenta el RD 244/2019 del 5 de Abril, publicado por el Ministerio de Industria, presidido por Teresa Ribera, por el que se regulan las condiciones técnicas, administrativas y económicas para instalaciones de autoconsumo.

¿Dónde se pueden instalar placas solares?

Las placas solares se utilizan cada vez en más sectores que pretenden el autoconsumo energético y desean una autonomía energética. Estos pueden generar la electricidad necesaria para hacer funcionar desde los electrodomésticos e iluminación de una vivienda hasta una nave o similar, o también para el sector agrícola o ganadero. Existen multitud de usos y son cada vez más competitivas, duraderas y eficientes con el paso del tiempo y la inversión de I+D+i que realizan los fabricantes.

¿Cuánto tiempo se tarda en hacer una instalación?

Una instalación de este tipo, cuando es realizado por profesionales, es una tarea rápida y sencilla. Para una vivienda, el tiempo normal que suele tardar instalar las placas solares serán 2-3 días desde el comienzo de las obras.

Requisitos legales para una instalación:

Hablamos de los reglamentos urbanísticos, el reglamento eléctrico vigente para saber cómo legalizar instalaciones de placas solares para el autoconsumo:

Reglamentación urbanística:

Para poder llevar a cabo una instalación de este tipo, habrá que solicitar, como mínimo, un permiso de obra, y además, habrá que consultar la reglamentación urbanística del Plan General de Ordenación Urbana por si hubiera algún tipo de restricción que impida lleva a cabo la instalación.

Reglamento eléctrico:

Al tratarse de una instalación eléctrica, deberá ser registrada y legalizada en Industria. Para ello, será requisito indispensable que la instalación cumpla con las exigencias de la normativa eléctrica de baja tensión y autoconsumo. Así como el uso de equipos eléctricos certificados y compatibles con la red eléctrica en España.

Dicha legalización deberá ser realizada por un instalador eléctrico autorizado mediante el Certificado de Instalación Eléctrica (CIE).

Trámites y permisos:

En caso de ser una instalación de placas solares para autoconsumo con excedentes, serán necesario estos trámites:

• Diseño de la instalación
• Permisos de acceso y conexión
• Autorizaciones ambientales y de utilidad pública
• Autorización administrativa previa y de construcción
• Licencia de obras
• Ejecución de la instalación
• Inspección inicial e inspecciones periódicas
• Certificados de instalación y/o certificados fin de obra
• Autorización explotación
• Contrato de acceso
• Contrato de suministro de energía servicios auxiliares
• Licencia de actividad
• Acuerdo de reparto y Contrato compensación excedentes
• Inscripción en el Registro Autonómico de Autoconsumo
• Inscripción en el Registro Administrativo de Autoconsumo de energía eléctrica
• Inscripción en el Registro Administrativo de Instalaciones Productoras de Energía Eléctrica (RAIPRE)
• Contrato de representación en mercado

Funcionamiento:

El funcionamiento de las placas solares consiste en captar la energía de la radiación solar, que llega a la superficie terrestre, para transformarla en electricidad o calor. Los módulos fotovoltaicos son los que generan electricidad y los paneles térmicos son para producir agua caliente.

Las placas solares fotovoltaicas están compuestas por células fotovoltaicas, agrupadas generalmente en grupos de 36 células, 60 células y 72 células, o el doble, en caso de ser medias células.

Dado que la energía solar es un recurso renovable, con una instalación de paneles solares puedes generar tu propia electricidad renovable y ahorrar en la factura eléctrica.

Partes que componen un panel fotovoltaico:

El funcionamiento de los paneles fotovoltaicos puede parecer complicado. Sin embargo, las placas, los paneles o los módulos solares fotovoltaicos no son más que dispositivos formados por celdas fotovoltaicas, cuya principal función es transformar la luz solar (energía solar) que llega a la Tierra, en electricidad. Esas celdas fotovoltaicas captan los fotones de la luz del sol y gracias al material semiconductor del cual están hechas, el silicio, transforman la energía de los fotones en energía eléctrica.

El grosor y la función del vidrio:

La lámina de vidrio frontal protege las células fotovoltaicas contra el clima y contra los efectos del granizo o de la suciedad en el aire. Suele ser un vidrio templado de alta resistencia, de 3,0 a 4,0 mm de espesor, que está diseñado para soportar cargas mecánicas y cambios drásticos de temperatura.

Muchos fabricantes que tienen un contenido de hierro muy bajo y una capa antirreflectante. También algunas marcas utilizan vidrios de alta transmisividad para aumentar la calidad y la durabilidad con el fin de minimizar las pérdidas y mejorar la transmisión de la luz y, por tanto, el rendimiento del panel.

La importancia del marco de aluminio:

El marco de aluminio de un panel solar se encarga de proteger el borde de la parte laminada que alberga las células y proporcionar robustez para montar el panel solar los soportes correspondientes.

Generalmente, el marco suele tener un grosor de entre 30mm o 45mm, menos de esto sería poco recomendable pues debilitaría la robustez del panel.

El marco de aluminio puede ser plateado o negro anodizado. El marco negro se suele utilizar en módulos diseñados para viviendas, para una mejor integración y estética.

Los conectores MC4 y cómo conectarlos:

Los paneles fotovoltaicos se conectan entre si mediante el uso de conectores MC4. El término MC4 significa: conector multi-contacto de 4mm de diámetro.

Los conectores deben ser muy duraderos, seguros, resistentes a los rayos UV y mantener un buen enlace con una resistencia mínima a bajos y altos voltajes de hasta 1000-1500V debido a las severas condiciones climáticas a las que están expuestos los paneles.

Antes de conectar los paneles, debemos asegurarnos que los conectores son los mismos. De no serlos, puede provocar la entrada de agua y la formación de arcos eléctricos que pueden quemar los conectores.

La caja de conexiones y los diodos de "bypass":

La caja de conexiones la encontrarás en la parte posterior de los paneles. Puede ser que haya una o más de una, dependiendo de la tecnología del módulo.

La caja de conexiones es importante porque es el punto donde todas las células están interconectadas y debe ser asegurada contra la humedad y la suciedad para asegurar una larga vida útil del panel.

Dentro de la caja de conexiones, están los diodos de "bypass", que son necesarios para la derivación de corriente de retorno que se produce cuando ciertas células están sombreadas o sucias.

Si levantas la tapa de la caja, encontrarás que todo el equipo electrónico está cubierto de silicona, para evitar humedades.

Explicación de los datos eléctricos de la ficha técnica de un panel fotovoltaico:

Las hojas de datos, o fichas técnicas, indican los datos eléctricos de un panel fotovoltaico, y suelen ser como la siguiente tabla, donde explicamos qué es cada variable:

	Datos Eléctricos	Explicación
Potencia Nominal (Pnom)	400 W	Es la máxima potencia pico que puede entregar el panel en condiciones óptimas de temperatura y radiación.
Tolerancia de Potencia	+5/0%	Generalmente expresada en Vattios o en %, es la potencia pico real que puede llegar a tener el panel. Generalmente todos los paneles vienen hoy en día con tolerancia positiva.
Eficiencia de Panel	22.6%	Eficiencia: relación entre la potencia eléctrica entregada por el panel y la potencia de la radiación que incide sobre él.
Tensión máxima potencia (Vmpp)	65,8V	Es la tensión, en voltios, que proporcionará el panel cuando esté su punto de máxima potencia (Pmpp)
Corriente máxima potencia (Impp)	6.08A	Es la corriente, en amperios, que proporcionará el panel cuando esté su punto de máxima potencia (Pmpp)
Tensión Circuito Abierto (Voc)	75,6V	Tensión de circuito abierto (VOC): la mayor tensión que se puede obtener de la placa cuando trabaja como generador.
Corriente de Corto Circuito (Isc)	6.58A	Corriente de cortocircuito (ISC): valor de la corriente que circula cuando la tensión en los terminales de la placa es nula, V = 0. Además de esto, es la máxima corriente que se podría llegar a obtener (en un caso ideal) de la placa cuando trabaja como generador.
Coeficiente de Temperatura	-0,29% / ºC	Es el % de pérdida de potencia que tiene el panel por cada ºC por encima de los 25ºC de temperatura a la que se encuentra el panel.

Otra de las variables que vienen indicadas en las hojas de datos de las placas solares fotovoltaicas, y que es es mucha importancia, es el coeficiente de temperatura.

El coeficiente de Temperatura (expresado en %/ºC o %/K), lo que indica es el tanto por ciento de potencia pierde ese panelpor cada grado centígrado que la temperatura de la célula solar sube de 25ºC.

Fíjate en los siguientes ejemplos:

• Coeficiente de temperatura, resaltado en rojo, de un panel policristalino.

• Coeficiente de temperatura, resaltado en rojo, de un panel monocristalino.

• Coeficiente de temperatura, resaltado en rojo, de un panel monocristalino de alto rendimiento (tecnología Maxeon, exclusiva de SunPower)

Como puedes ver, la diferencia es abismal entre los módulos solares policristalimos y los monocristalimos o incluso de alta eficiencia como Maxeon. Además, en la península Ibérica, los paneles están a más de 40-50ºC prácticamente todo el año, y en verano, alcanzan fácilmente temperaturas superiores.

Por lo que la diferencia de pérdida de potencia, por efecto del calor, puede ser del 10-20% en los policristalinos, de un 9-18% en los monocristalinos, y "solo" de un 7-15% en los de alto rendimiento como los Maxeon de SunPower.

Los módulos fotovoltaicos generan pues energía eléctrica en función de la energía solar (radiación) incidente. A mayor radiación solar mayor será la producción, pero esta puede verse mermada por la temperatura.

¿Cuál es la vida útil habitual de los paneles solares?

La vida útil de un panel solar está directamente relacionada con la calidad el mismo. En condiciones normales, la vida útil es de unos 25 - 30 años, incluso más. Sin embargo, cuando un panel solar de buena calidad, tendrán un porcentaje de rendimiento más alto a esos años.

Otros componentes necesarios para una instalación solar:

Un sistema de energía solar con paneles solares para generación de electricidad tiene tres componentes principales:

• Paneles fotovoltaicos: Cuando se expone a la luz del sol, su función principal es crear electrones, que luego ayudan a proporcionar un flujo de energía para su uso en casa, oficinas...
• Inversores: Los electrodomésticos normales usan electricidad de corriente alterna (CA) para funcionar. Los inversores toman la electricidad generada por los paneles de la corriente continua ( DC) y la convierten en electricidad de CA. Hay dos tipos de inversores: los inversores de "string" y los microinversores. Un inversor "string" está conectado a los paneles. Los microinversores se conectan por detrás de los paneles y proporcionan más energía, pero cuestan más que los inversores de cadenas.
• Estructuras de montaje: El techo es el lugar más habitual para montar los paneles, y los racks de montaje ayudan a protegerlos y fijarlos.
• Además, dependiendo del tipo de aplicación, pueden ser necesarios accesorios de energía solar como baterías, controladores de carga y cables, la mayoría de los kits de paneles solares cuentan con algunos de estos accesorios.
