Hidrokit aerotermia: qué es, funcionamiento y ventajas

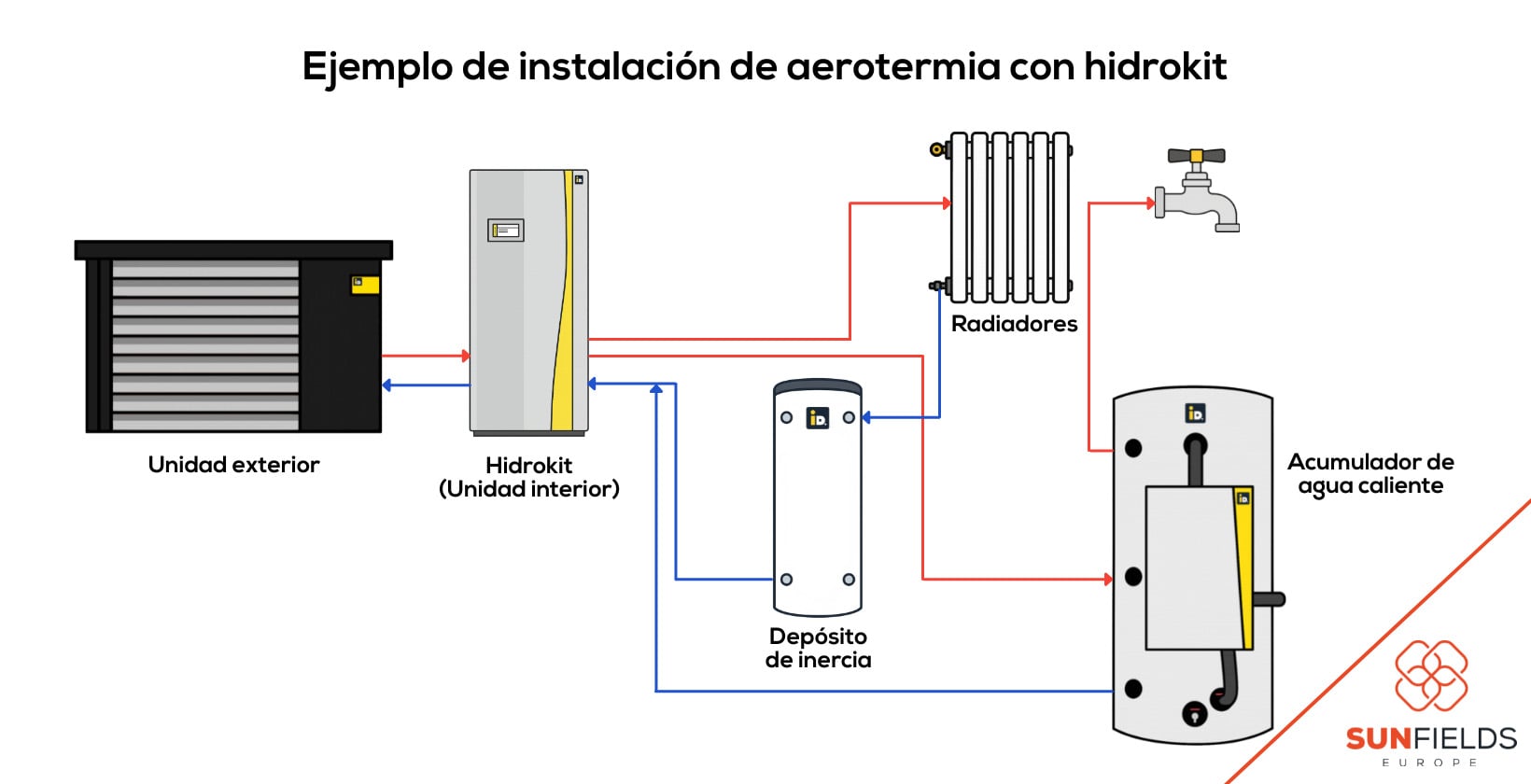

El hidrokit (o hydrobox) es un módulo hidráulico que forma parte de los sistemas de aerotermia bibloc. Se instala en el interior de la vivienda y actúa como intermediario entre la unidad exterior (que capta la energía del aire) y el sistema de calefacción, refrigeración o agua caliente sanitaria (ACS).

Recibe el refrigerante desde la unidad exterior (habitualmente R290, R32 o R410A) y mediante un intercambiador de calor de placas transfiere esa energía al circuito hidráulico del hogar. Su instalación interior mejora la seguridad frente a congelaciones y fugas, y su diseño modular facilita la integración en distintos tipos de vivienda.

¿Qué es un hidrokit de aerotermia?

Un hidrokit de aerotermia, también conocido como hydrobox, es la unidad interior de un sistema de aerotermia de tipo bibloc. Su función principal es gestionar el intercambio térmico y distribuir el agua a los circuitos de climatización y ACS, actuando como el "cerebro hidráulico" del sistema.

Internamente, integra un intercambiador de placas (que puede manejar diferencias de temperatura de hasta 10-15 ºC entre el refrigerante y el agua), una bomba de circulación de velocidad variable, una válvula mezcladora de tres vías, sensores de presión y temperatura, y en algunos modelos un depósito tampón de 5-20 litros que estabiliza el caudal y evita arranques frecuentes del compresor.

¿Cómo funciona un hidrokit?

El funcionamiento del hidrokit de aerotermia se basa en transferir la energía captada del aire exterior al agua de la instalación sin que ambos fluidos entren en contacto directo.

La unidad exterior comprime el refrigerante hasta temperaturas de condensación de entre 40 y 65 ºC y lo envía al hidrokit. Allí, el intercambiador de placas cede esa energía al circuito de agua, que se calienta típicamente entre 35 y 55 ºC según el tipo de emisor: los suelos radiantes operan en el rango bajo (35-45 ºC), mientras que los radiadores de baja temperatura necesitan 45-55 ºC. Una vez calentada, la bomba de circulación impulsa el agua hacia los emisores térmicos o hacia el depósito de ACS, donde se almacena a un mínimo de 55-60 ºC para prevenir la proliferación de Legionella.

Los componentes hidráulicos más importantes y sus funciones son los siguientes.

• Bomba de circulación: en modelos modernos de velocidad variable, ajusta el caudal en función de la demanda real, reduciendo el consumo eléctrico auxiliar entre un 20 y un 50 % respecto a bombas de velocidad fija.
• Válvula de expansión electrónica: regula con precisión el paso del refrigerante, optimizando el coeficiente de rendimiento (COP) del sistema, que en condiciones estándar (A7/W35) se sitúa entre 3,5 y 5.
• Sensores y válvulas de seguridad: controlan la presión (típicamente entre 1 y 3 bar en el circuito de calefacción), la temperatura de impulsión y el caudal mínimo necesario para proteger el compresor.

¿Qué diferencias hay entre un sistema bibloc con hidrokit y un sistema monobloc?

Un sistema monobloc es más compacto y fácil de instalar, mientras que el sistema bibloc con hidrokit da mayor flexibilidad pero necesita una instalación más compleja.

El monobloc integra todos los componentes (compresor, intercambiador, bomba) en una única unidad exterior conectada a la vivienda por tuberías de agua. Esto simplifica la instalación (no se necesita técnico manipulador de gases fluorados) y reduce las pérdidas térmicas, pero expone el circuito hidráulico a las condiciones exteriores, lo que puede exigir anticongelante y lagging en climas fríos.

El bibloc con hidrokit separa el sistema: la unidad exterior maneja únicamente el circuito de refrigerante, mientras que el hidrokit interior gestiona el circuito de agua. Esto elimina el riesgo de congelación del circuito hidráulico y permite ubicar la parte hidráulica (la más delicada) en un entorno protegido. La contrapartida es que la línea frigorífica entre unidades puede introducir pérdidas adicionales si supera los 10-15 metros.

Aspecto	Sistema Monobloc	Sistema Bibloc con Hidrokit
1. Componentes y ubicación	Todos los componentes están en la unidad exterior.	Unidad exterior + hidrokit interior.
2. Tipo de conexión	Conexión hidráulica directa desde la unidad exterior.	Conexión mediante línea frigorífica entre unidad exterior e hidrokit.
3. Eficiencia y pérdidas de calor	Menos pérdidas térmicas por tener circuito cerrado y compacto.	Posibles pérdidas por la línea frigorífica, especialmente si supera los 10-15 m.
4. Complejidad y coste de instalación	No necesita técnico de gases fluorados, instalación en 1-2 días.	Necesita instalador certificado para gases, instalación de 2-4 días.
5. Riesgo de congelación en climas fríos	Mayor riesgo si las tuberías hidráulicas están expuestas al exterior.	Menor riesgo, ya que el circuito hidráulico queda completamente en el interior.

¿Cuáles son las principales aplicaciones de un hidrokit?

El hidrokit gestiona tres funciones térmicas con parámetros de operación distintos en cada caso, adaptándose a las necesidades del hogar durante todo el año.

• Calefacción: en invierno, el sistema calienta el agua a temperatura de impulsión variable según la curva climática (habitualmente entre 30 y 55 ºC), distribuyéndola a suelos radiantes, radiadores de baja temperatura o fancoils. La modulación de la temperatura de impulsión en función de la temperatura exterior (la llamada ley de agua) puede mejorar la eficiencia estacional (SCOP) entre un 10 y un 20 % respecto a una temperatura fija.
• Agua Caliente Sanitaria: el hidrokit prioriza automáticamente la carga del depósito acumulador (habitualmente de 150 a 300 litros en viviendas unifamiliares) cuando la temperatura cae por debajo del umbral programado, generalmente 50 ºC. Algunos modelos incorporan una resistencia eléctrica de apoyo de 2-3 kW para conseguir la temperatura antilegionela en ciclos semanales de desinfección a 65 ºC.
• Refrigeración: en verano, el ciclo se invierte y el agua llega a los emisores a entre 7 y 18 ºC según la modalidad: refrigeración directa en fancoils (7-12 ºC) o por suelo refrescante (16-18 ºC, por encima del punto de rocío para evitar condensaciones). Esta diferencia de temperatura de trabajo cambia por completo el EER estacional del sistema.

¿Qué ventajas tiene un sistema de aerotermia con hidrokit?

Un sistema de aerotermia con hidrokit tiene alta eficiencia energética, versatilidad en climatización, mayor seguridad frente a fugas y una instalación adaptable a distintos tipos de vivienda.

• Alta eficiencia energética: Al realizar el intercambio térmico en un entorno interior a temperatura estable (15-20 ºC), el hidrokit reduce el salto térmico que tendría que salvar el compresor. En climas donde la temperatura exterior baja de 0 ºC, esto puede traducirse en un COP un 10-15 % superior al de un sistema monobloc equivalente operando en las mismas condiciones.
• Climatización integral: El hidrokit gestiona calefacción, refrigeración y ACS desde un único módulo de control, con prioridades configurables. A diferencia de las unidades monobloc, que en algunos modelos limitan la temperatura de impulsión máxima a 55 ºC, ciertos hidrokit alcanzan los 65-70 ºC, lo que los hace compatibles con radiadores convencionales sin necesidad de sobredimensionarlos.
• Flexibilidad de instalación: Al separar la parte hidráulica de la unidad exterior, el hidrokit puede ubicarse en un armario técnico, cuarto de instalaciones o incluso en una vivienda con fachada protegida donde no es posible instalar una unidad compacta exterior con conexiones de agua. Las dimensiones habituales del módulo (entre 60 x 60 x 30 cm y 80 x 80 x 40 cm) facilitan su integración en espacios reducidos.
• Mayor seguridad y durabilidad: Al circular únicamente refrigerante entre la unidad exterior y el hidrokit, se elimina el riesgo de congelación del circuito de agua (que en sistemas monobloc puede necesitar mezclas anticongelante de hasta el 30 %) y se reducen los daños por ciclos de hielo/deshielo en las tuberías exteriores.
• Control inteligente y confort: Los hidrokit modernos incorporan lógica de control que prioriza la producción de ACS, regula la curva climática automáticamente y se integra con termostatos inteligentes y pasarelas de domótica (BACnet, Modbus, KNX). Algunos modelos tienen detección de caudal mínimo para proteger el compresor y gestión de zonas independientes con válvulas motorizadas desde el mismo módulo.
• Reducción de emisiones y sostenibilidad: Un sistema bibloc con hidrokit puede operar con refrigerantes de bajo potencial de calentamiento global (GWP), como el R32 (GWP = 675, frente a 2088 del R410A). Combinado con generación solar fotovoltaica, el coste energético anual de calefacción y ACS puede reducirse entre un 60 y un 75 % respecto a una caldera de gas convencional, dependiendo de la zona climática y la tarifa eléctrica.
