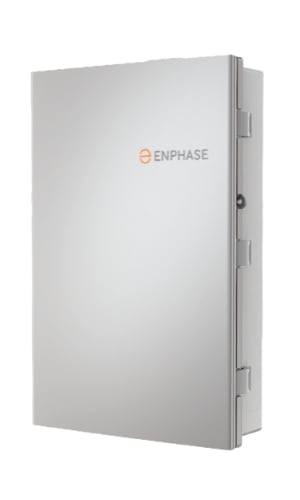

IQ System Controller - Enphase (SC100G-M230ROW)

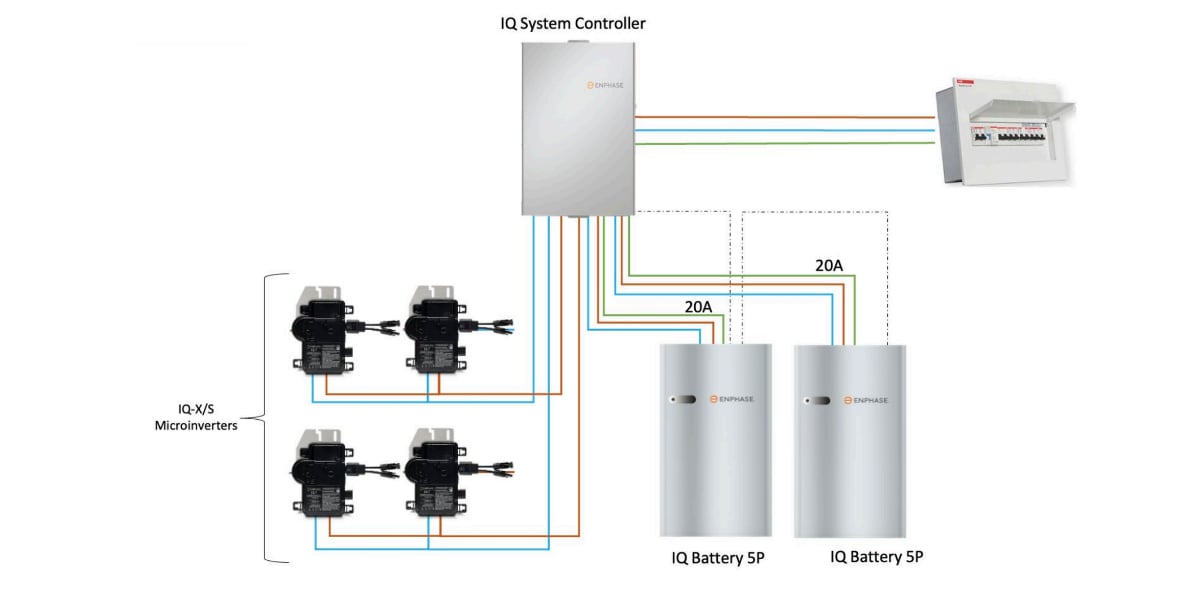

El IQ System Controller 3 INT conecta el hogar a la red eléctrica, al sistema de almacenamiento IQ Battery y a la energía solar fotovoltaica. Detecta automáticamente y hace la transición sin problemas del sistema energético del hogar de la red eléctrica a la energía de reserva (Backup) de la IQ Battery en caso de fallo de la red.
- Voltaje nominal: 230 VAC L-N and 400 V L-L (WYE)
- Corriente máxima continua: 80A por fase
- Dimensiones (L x An x Al): 158 mm x 500 mm x 760 mm
- Rango de temperatura: -40ºC a 55ºC
- Grado de Protección: IP55 (instalación en interior y exterior)
- Compatibilidad: Microinversores Enphase IQ8 e IQ7
y IQ Battery 5P (IQBATTERY-5P-1P-ROW) - Operación Backup: Monofásica
- Disponible: En Stock
- SKU: SC100G-M230ROW
- Fabricante: Enphase, fabricante americano con los más altos estándares de calidad.
PVP: 3124,00€ (IVA no incl.) *
*Pregúntanos por nuestros grandes descuentos para Instaladores
Envío en 24-48h
Descarga de documentos en pdf:
| Datos Técnicos - IQ System Controller | |
|---|---|
| Tipo de vivienda | Monofásica y trifásica |
| Operación | Permite operación en backup |
| Componentes incluidos | IQ Gateway, medición de producción y consumo, módem GSM y ATS |
| Comunicación | Comunicación de control por cable con IQ Battery |
| Máxima corriente | 80 A |
| Conexiones de cable | 2.5 mm² a 35 mm² |
| Tipo de refrigeración | Convección natural |
| Temperatura de operación | -40°C a 50°C |
| Grado de protección | IP55 |
| Peso | 15.2 kg |
¿Cómo se instala el IQ System Controller Enphase?
Los pasos básicos para la Instalación del IQ System Controller son los siguientes.
- Planificación y preparación: Selecciona un lugar adecuado en pared, interior o exterior, protegido del sol directo y lluvia. Asegúrate que haya fácil acceso para cables y que el lugar elegido soporte un peso de 15.2 kg.
- Montaje del controlador: Respeta las distancias mínimas recomendadas (mínimo 600 mm de espacio libre al frente, y separación en laterales y parte inferior). Monta verticalmente con una inclinación máxima de 10°.
- Apertura y fijación: Abre cuidadosamente la puerta del controlador. Marca y perfora los puntos de fijación usando tornillos adecuados (recomendados tornillos M6). Realiza los orificios para entrada de cables antes de montar, para evitar contaminación con polvo o residuos.
- Cableado: Asegúrate de que todo el sistema esté desconectado antes de realizar las conexiones eléctricas. Conecta los conductores en la secuencia correcta de fases (L3-L2-L1 de izquierda a derecha). Realiza conexiones de red eléctrica, cargas críticas y no críticas, paneles fotovoltaicos (FV) y baterías IQ Battery 5P (IQBATTERY-5P-3P-INT) con cables y protecciones adecuadas. El cable de comunicación (CTRL-BL-EU-01) debe contar con terminales al inicio y fin del circuito de comunicación.
- Instalación del interruptor de apagado del sistema (SSD): Instala el interruptor SSD a una distancia máxima de 60 metros del controlador. Conecta y cablea adecuadamente el interruptor SSD al conector dedicado en el controlador.
- Verificación y puesta en marcha: Comprueba tensión, secuencia y rotación de fases antes de energizar. Asegura y cierra la cubierta interna y la puerta después del cableado. Realiza la puesta en marcha con la aplicación Enphase Installer App, verificando la conectividad a internet (Ethernet o Wi-Fi).
- Operación y mantenimiento: Familiarízate con los indicadores LED para entender estados normales y situaciones de fallo. Sigue correctamente los procedimientos indicados para apagar o reiniciar el sistema en caso de emergencia.
